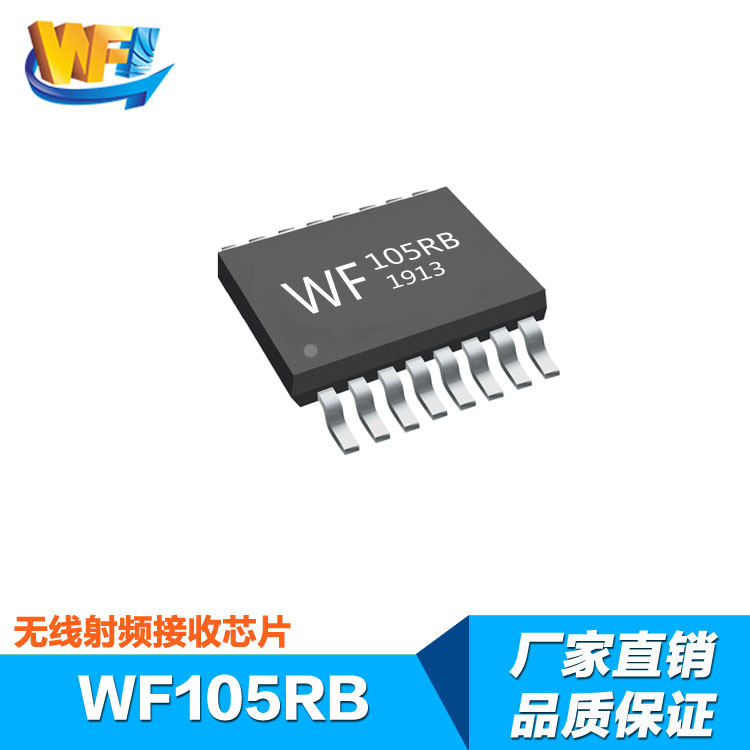

　　本文為大家介紹的是關于什么是無線射頻芯片以及作用有哪些，其實無線射頻芯片它所指的就是將無線電信號通信轉換成一定的無線電信號波形， 并通過天線諧振發送出去的一個電子元器件。射頻芯片的主要結構包括兩部分，一種是接收通道而另外一種就是發射通道了。對于現有的GSM和TD-SCDMA模式而言，終端增加支持一個頻段，則其射頻芯片相應地增加一條接收通道，但是否需要新增一條發射通道則視新增頻段與原有頻段間隔關系而定。

　　對于具有接收分集的移動通信系統，射頻接收通道的數量通常是射頻發射通道的兩倍。這意味著終端支持的LTE頻段數量越多，則其射頻芯片接收通道數量將會顯著增加。

　　比如如果新增 M個GSM或TD-SCDMA模式的頻段時，這時無線射頻芯片接收通道數量會增加多條;若新增多個TD-LTE或FDD LTE模式的頻段。則射頻芯片接收通道數量會增加2M條。LTE頻譜相對于3G/4G較為零散。為通過FDD LTE實現國際漫游，終端需支持較多的頻段，這將帶來增加射頻芯片成本和體積的挑戰。

　　為了減少芯片面積和芯片成本，射頻芯片的一個接收通道可以支持多個相鄰頻段和多種模式了。當終端需要支持一個接收信道中包含的多個頻段的時候，需要在射頻前端增加開關器件來適配多個頻段對應的接收SAW濾波器或雙工器。這將導致射頻前端的體積和成本都會得到一些提升，同時開關的引入還會降低接收通道的射頻性能。因此，如何平衡射頻芯片和射頻前端在體積、成本上的矛盾，這將與整個航站樓的體積和成本有關。

　　射頻前端芯片主要的作用就是用來實現號發射接收。要無線連接，就必須要有射頻前端芯片。它主要包括射頻開關、射頻低噪聲放大器、射頻功率放大器、雙工器、以及射頻濾波器等多種芯片模組了。

　　以上就是關于什么是無線射頻芯片以及作用有哪些的相關介紹暫時就先介紹到這里了，如果您想要了解更多關于傳感器、無線射頻的應用、以及選型知識介紹的話，可以收藏本站或者點擊在線咨詢進行詳細了解，另外偉烽恒小編將為您帶來更多關于傳感器及無線射頻相關行業資訊。
