　　生活中我們會遇到很多無線遙控相關的產品，比如電動車遙控、汽車遙控、無線遙控燈、卷簾門遙控等這些通過RF無線射頻傳輸，當然我們也會遇到一些使用紅外線傳輸的產品，比如電視、空調遙控器等，其實兩者的解碼方式差不多，只是實現無線傳輸方式的載體不同的差異，今天我們主要講解無線射頻發射的遙控具體硬件電路的原理，后面會繼續發布關于無線射頻的接收以及軟件解碼C語言的內容(如何實現軟件學習配碼、拷貝碼、滾碼原理)，帶你一起學習電子知識。

　　無線射頻的頻率市場上常見的有315MHz、433MHz兩種，如果要實現正確的通信，發射和接收必須是相同的頻率才可以，否則不能正常的解碼。

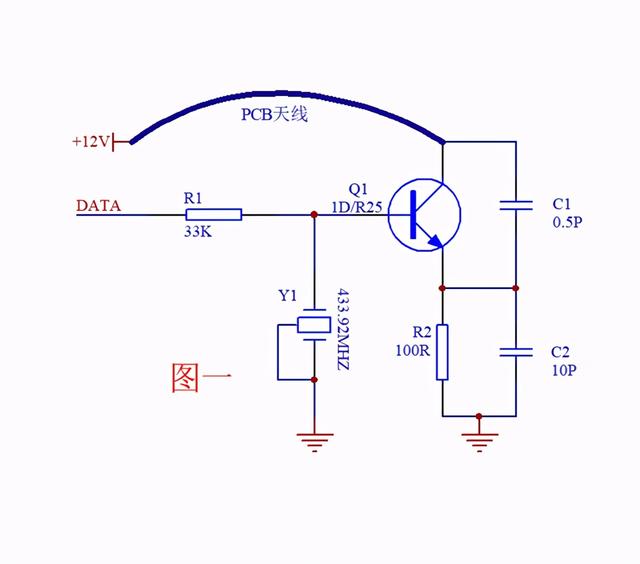

　　首先我們介紹發射電路，電路圖一為電容三點式震蕩方式，也是常用的一種工作方式，一般采用SAW聲表作為濾波器件，發射的頻率比較穩定，不隨溫度和電池電壓的變化而變化，聲表的頻率決定了該發射器的具體發射頻率。

　　采用PCB銅箔作為天線和LC回路，實際在Layout時對天線的走線很重要，無經驗的工程師往往需要改幾次PCB才能調整到合適的發射頻率，調試需要借助頻譜儀先將震蕩頻率調整到需要的頻率大約±30M左右，然后焊上聲表測試波形，看發射功率是否達到要求，適當調整負載電阻R2可以改變發射電流，一般電阻應小于200歐姆，調整分壓反饋電容C1、C2很容易使電路起振，根據經驗一般C1不要過大，小于3P即可，C2小于20P,根據設計適當調整參數很容易就達到設計要求，一般空曠100米傳輸是可以達到的。該電路比較適合12V電池和緊湊的PCB空間場合。

　　三極管B極DATA數據信號可由發碼芯片如：EV1527、PT2260、HS301等輸出脈沖信號，也可以用MCU自定義發碼格式，現在市場上國產MCU價格不高性能也不錯，很適合產品應用。
