MEMS壓力傳感器在電子煙中的應用分析
目前已知的MEMS壓力傳感器在電子煙中的應用均為壓阻式,但是如果要根據芯片的種類來區分的話,那么MEMS壓力傳感器就分為絕壓傳感器和表壓傳感器兩種了。其中表壓傳感器芯片是用來測量兩個壓力之間的差值,而絕壓傳感器芯片則用來感受絕對壓力并將絕對壓力值進行輸出。它們兩者在電子煙中分別有著不同的實際應用案例。下面就由偉烽恒小編來為大家介紹一下吧。
1、壓力傳感器在電子煙應用的實際案例:JUUL 和 喜霧S1

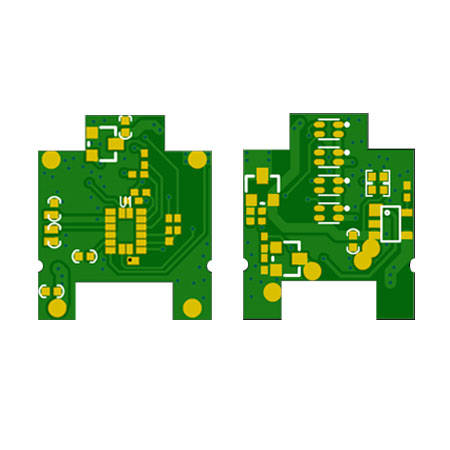

JUUL:據了解,第二代 juul 批量化采用的是兩顆MEMS絕壓傳感器,它們在PCB電路板的不同位置,絕壓傳感器1測量氣道的氣壓,絕壓傳感器2測量大氣壓,然后通過兩者之間的差值輸出電壓信號等。
喜霧S1:根據資料顯示,它采用的是單顆差壓傳感器去測量負壓值,然后輸出放大過的、數字化的電壓信號。
2、MEMS壓力傳感器與傳統咪頭的比較分析
我們此前報道了喜霧新品S1采用MEMS壓力傳感器之后,有一些電子煙工廠跟我們詢問,這個跟傳統咪頭比較怎么樣,所以下面就圍繞這兩種來做個簡單的分析比較。
電子煙傳統咪頭,現在一般是電容式咪頭,有些領域又叫駐極體電容麥克風。它是通過壓力腔內薄膜的形變所產生的電容變化來響應吸氣動作。屬于開關變化,而氣壓傳感器是呈線性變化的,能真實還原對吸煙動作的體現。
目前電子煙咪頭主要有以下特點:
尺寸方面:咪頭尺寸(mm)用得最多的是6*2.7,其次是5.8*2.5和4.0*1.5了。
焊接:它長長的焊線需要手工焊接,而且對焊接工要求挺高,這是影響產能的一個原因。
功能:只能實現開關,另外在防水防油防塵方面也不盡如意。
優勢:成本低廉,跟目前電子煙方案配套非常成熟。

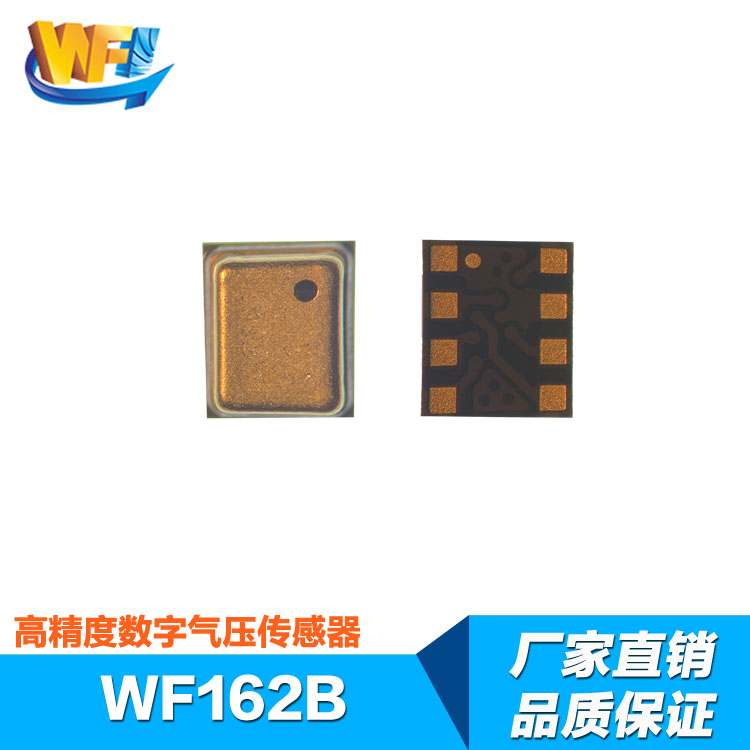

而MEMS壓力傳感器,它是根據一個基本固定不變的參考氣壓P0和一個隨空氣流速變化的氣道氣壓P1.輸出的信號直接為P=P0-P1。
MEMS壓力傳感器具有以下幾個特點:
尺寸方面:目前有在電子煙方面應用的是4*3*1(mm)。
焊接:MEMS差壓傳感器可用回流焊工藝,實現自動化。
功能:可以作為簡單開關使用,也可以根據抽吸的輕重來控制霧化器功率的大小,防倒吸,防煙油。
優勢:靈敏度更高,三防性能更好。
